製品紹介

コネクタ

キーボードの で横スクロールする事ができます。

ピッチ シリーズ名 外観 定格電流 定格電圧 使用温度範囲 接触抵抗 絶縁抵抗 適用電線範囲 接続方向 極数 類似品 カタログ 2D
IDC0.8mm 50801 50801 0.5A(AC/DC) 30V(AC/DC) －25℃～＋85℃ 30mmΩMAX. 100MΩMIN. AWG#32 トップ型・サイド型 SMT縦型
2-11
SMT横型
2-11		 JSTSUR
1.0mm 11002 11002 1A(AC/DC) 50V(AC/DC) －25℃～＋85℃ 20mmΩMAX. 100MΩMIN. AWG#32-#28 トップ型・サイド型 SMT縦型/横型(1列)
2-11		 JSTSH
(タブ互換無)
1.0mm 11002
（2列）		 11002 2列 1A(AC/DC) 50V(AC/DC) －25℃～＋85℃ 20mmΩMAX. 100MΩMIN. AWG#32-#28 トップ型・サイド型 SMT縦型/横型（2列）
10.12.16.18.20.24.30.3640.50		 JSTSH
(タブ互換無)
1.0mm 11006 11006 1A(AC/DC) 50V(AC/DC) －25℃～＋85℃ 30mmΩMAX. 100MΩMIN. AWG#32-#28 トップ型・サイド型 SMT縦型/横型（2列）
20.30.40		 JSTSHLD
1.0mm 11007 11007 1A(AC/DC) 50V(AC/DC) －25℃～＋85℃ 20mmΩMAX. 100MΩMIN. AWG#32-#28 トップ型・サイド型 SMT縦型/横型（2列）
20.30.40.50		 Molex501331
1.25mm 11251 11251 1A(AC/DC) 125V(AC/DC) －40℃～＋85℃ 20mmΩMAX. 100MΩMIN. AWG#32-#28 トップ型・サイド型 SMT縦型・横型
2-15.20
DIP縦型・横型
2-15.20		 MOLEX53261
1.25mm 11257 11257 1A(AC/DC) 50V(AC/DC) －25℃～＋85℃ 30mmΩMAX. 100MΩMIN. AWG#30-#28 トップ型・サイド型 SMT縦型
2-15
SMT横型
2-15		 JSTGH
1.5mm 11500 11500 3A(AC/DC) 250V(AC/DC) －25℃～＋85℃ 20mmΩMAX. 1000MΩMIN. AWG#30-#24 トップ型・サイド型 SMT縦型
2-15
SMT横型
2-15		 Molex87439
1.5mm 11501 11501 1A(AC/DC) 50V(AC/DC) －25℃～＋85℃ 20mmΩMAX. 500MΩMIN. AWG#32-#28 トップ型・サイド型 SMT縦型・横型
2-15
DIP縦型・横型
2-15		 JSTZH
2.0mm 12001 12001 2A(AC/DC) 100V(AC/DC) －25℃～＋85℃ 20mmΩMAX. 1000MΩMIN. AWG#28-#24 トップ型・サイド型 SMT縦型・横型
2-16
DIP縦型・横型
2-16		 JSTPH
2.0mm 12002
(2列)		 12002(2列) 3A(AC/DC) 250V(AC/DC) －25℃～＋85℃ 20mmΩMAX. 1000MΩMIN. AWG#28-#24 トップ型・サイド型 DIP縦型・横型
4.6.8.10…40		 JSTPHD
2.0mm 12002 12002 3A(AC/DC) 250V(AC/DC) －25℃～＋85℃ 20mmΩMAX. 1000MΩMIN. AWG#28-#24 トップ型・サイド型 SMT縦型・横型
2-16
DIP縦型・横型
2-16		 JSTPA
2.0mm 12020 12020 3A(AC/DC) 250V(AC/DC) －25℃～＋85℃ 10mmΩMAX. 1000MΩMIN. AWG#26-#22 トップ型・サイド型 SMT縦型
34.36.38.40
DIP縦型・横型
8-40		 JSTPUD
2.0mm 12006 12006 2A(AC/DC) 125V(AC/DC) －25℃～＋85℃ 20mmΩMAX. 1000MΩMIN. AWG#30-#24 トップ型・サイド型 DIP縦型・横型
2-15		 Molex51011
2.5mm 12501 12501 3A(AC/DC) 250V(AC/DC) －25℃～＋85℃ 20mmΩMAX. 1000MΩMIN. AWG#28-#22 トップ型・サイド型 DIP縦型・横型
2-16		 JSTXH
2.5mm 12502 12502 3A(AC/DC) 250V(AC/DC) －25℃～＋85℃ 10mmΩMAX. 1000MΩMIN. AWG#28-#24 トップ型・サイド型 DIP縦型・横型
2-15		 JSTEH
2.5mm 12505 12505 3A(AC/DC) 250V(AC/DC) －25℃～＋85℃ 10mmΩMAX. 1000MΩMIN. AWG#28-#22 トップ型・サイド型 DIP縦型・横型
2-15		 JSTXA
3.96mm 13962 13962 7A(AC/DC) 250V(AC/DC) －25℃～＋85℃ 10mmΩMAX. 1000MΩMIN. AWG#24-#18 トップ型・サイド型 DIP縦型・横型
2-16		 JSTVH

各種ハーネス

中国・日本に複数のハーネス加工メーカーと提携しております。
コネクタメーカー問わず、ご希望の仕様にて小ロットから製作可能です。詳しくはお問い合わせください。

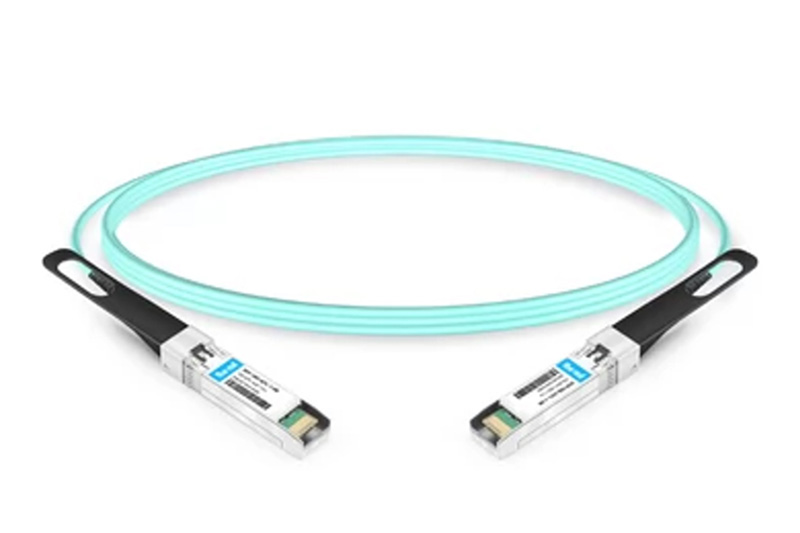

AOC（光）ケーブル

高速・大容量のデータ伝送としてデータセンターや通信機器等に使用されております。
10G-800Gの伝送性能があり、最長100mまで伝送可能です。

AOC（光）ケーブル

高画質・高精細を必要とするTV/STB/放送局/医療関連で需要が高まっています。
端末コネクタで光信号ー電気信号を変換するため機器側は標準HDMI/TYPE-Cをお使いいただけます。

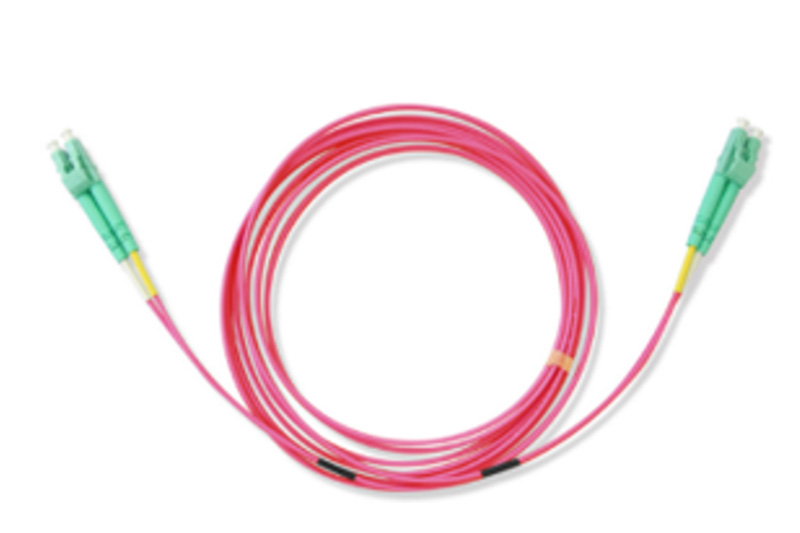

光パッチコード

光ファイバーケーブルの両端、または片端に光コネクタが取り付けられたもので、高速大容量通信が可能です。
電気的ノイズに強く、データセンター等の長距離高速伝送が必要な箇所に使用されます。

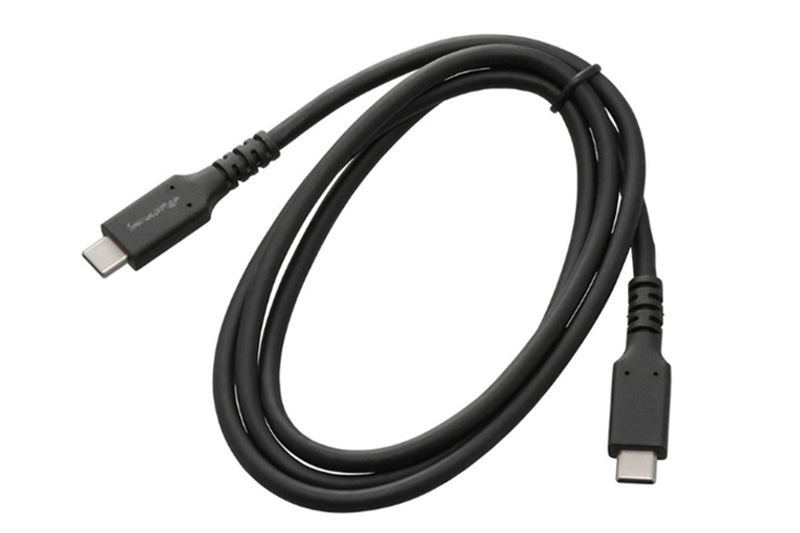

一般インターフェース

最近はUSB Type-Cが主流となりつつありますが、USBシリーズ・HDMI等、豊富にラインナップを取り揃えております。

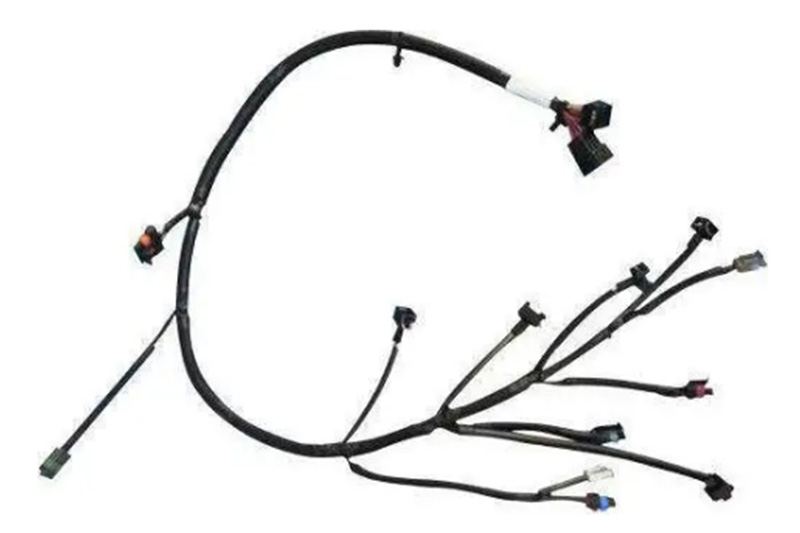

ワイヤーハーネス

シンプルタイプから複合ハーネスを小ロットから製作いたします。
